人們早就了解二氧化鉛具有類似金屬的良好導(dǎo)電性，二氧化鉛是非化學(xué)計量化合物，其化學(xué)通式是 PbO1.95～PbO1.98，由于缺氧，有過剩鉛，使二氧化鉛具有類似金屬的導(dǎo)電性能。利用207Pb對二氧化鉛進(jìn)行核磁共振研究，證實其電行為與金屬鉛相似。

　　PbO2的導(dǎo)電性與其他陽極材料相比較如表 3-3 所示。

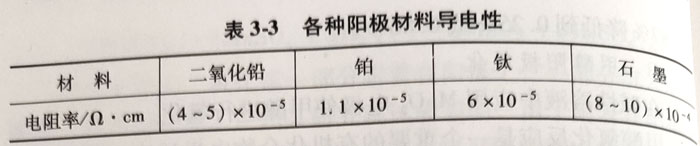

　　表3-3各種陽極材料導(dǎo)電性

　　表3-3 中數(shù)據(jù)說明，PbO2的導(dǎo)電性僅比鉑稍差些，而比鈦、石墨還好。

　　二氧化船按結(jié)晶類型區(qū)分為 α-PbO2和 β-PbO2兩種。a-PhO2為斜方晶系，β-PbO2為金紅石型晶格的四方晶系，金屬離子位于變形八面體中心。

　　表3-4 列出了 α型、β型二氧化鉛的某些性能。

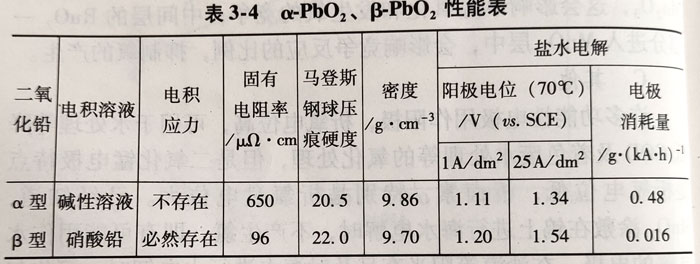

　　表3-4α-PbO2、β-PbO2性能表

　　β-PbO2的固有電阻率是α-PbO2的 1/7。鹽水電解時，α-PbO2的陽極電位稍低；從電極消耗量來看，β-PbO2耐蝕性遠(yuǎn)遠(yuǎn)優(yōu)于 α-PbO2。電沉積 β-PbO2時，陽極電流密度 ia=4 ~8A/dm2,電積電流密度比較高，電沉積過程可在比較高的速度下進(jìn)行。

　　PbO2存在兩種不同的晶型，即α型和β型，其物理性質(zhì)存在著較大的差異。

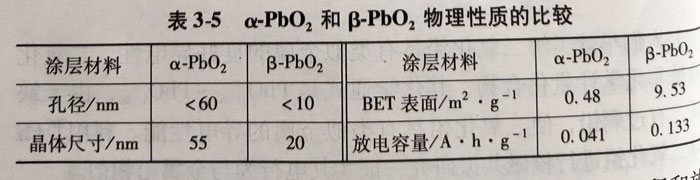

　　表3.5 a-Pbo2和 β-PbO2物理性質(zhì)的比較

　　表3-5 中數(shù)據(jù)可以看出，不同品型的 pbo2比表面積和放電容量差異很大，β型 PbO2的電化學(xué)活性優(yōu)于α型。
